《抱肩榫(苏作称:挂销榫)结构示意图,抱肩榫榫技术特点》

抱肩榫(苏作称:挂销榫)结构示意图,抱肩榫榫技术特点

本文摘要:

介绍抱肩榫(挂销榫)的结构和技术特点,展示抱肩榫结构示意图,挂销榫结构图


抱肩榫指有束腰家具的腿足与束腰、牙条相结合时所用的榫卯结构。作用是连接两个或多个零件,通过卡,插把多个零件形成一个整体结构。

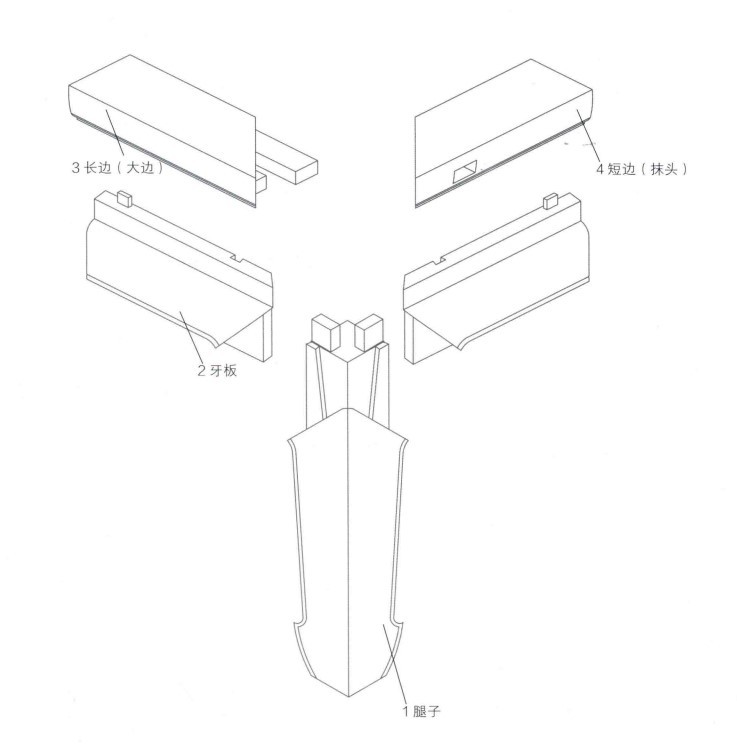

抱肩榫(挂销榫)结构示意图



抱肩榫(挂销榫)结构件实物图



抱肩榫(挂销榫)结构示意图



比如,腿部与牙板,腿部与腰板,沙发的腿部,有束腰的方桌,方几,都采用了抱肩榫,最后顶至面板与坐板。腿是束腰的部位以下,

切成45°斜角,并凿成三角形榫眼,以便于牙条的45°斜尖及三角形的榫舌相拍合。


抱肩榫如果做的严谨的话,就算背肩涨缩、裙板收缩,这个裙板会向上去,这个腿也会向里撇,但肩口是不会开的。



以上图有束腰的方桌为例,腿足在束腰的部位以下,切出45°斜肩,并凿三角形榫眼,以便与牙条的45°斜尖及三角形的榫舌拍合。

斜尖上还留做上小下大、断面为半个银锭形的“挂销”,与开在牙条背面的槽口套挂。明及清前期的有束腰家具,牙条多与束腰一木连做,

有此挂销,可使束腰及牙条结结实实、服服帖帖地和腿足结合在一起。





精密巧妙的明式家具榫卯结构——抱肩榫



抱肩榫的要领在于“上下制衡”,在切去的斜肩里面,做出一个“上小下大”,呈竖直方向的“抱肩榫”,

和它连接时,牙板从上面垂直向下挂进去。由于榫脊是上小下大,所以连接后,会随着下压摇动,越来越紧。





在“抱肩榫”这一结构中,牙条和在它之上的束腰,有的是用两木分做的,有的是一木连做的。

两木分做的叫“两上”或“真两上”,意思是分两次才能安装上去;而一木连做叫“假两上”,其貌似“两上” , 而实为一上。
